Balizamiento y Señalización

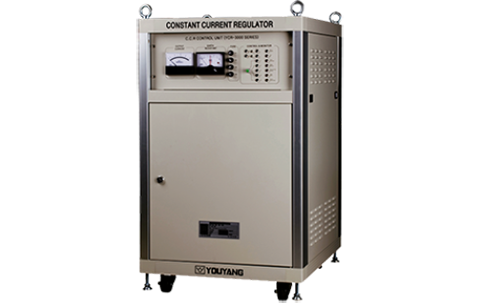

Regulador Corriente CCR1
intensidad constante - analógico

Cumplimiento de Normas

OAIC:  Manual de diseño de aeródromos. Parte 5

IEC:  61822

FAA:  AC 150/5345-10E, L-829

KS:  KS W 5091 (Norma Standard Coreana)

AENA:  PPT 002


Para aplicaciones, tales como:

Circuitos en serie de ayudas visuales aeroportuarias

Descripción:

El CCR1 ha sido específicamente diseñado para ser utilizado en circuitos serie de ayudas visuales aeroportuarias, teniendo en cuenta requisitos especiales de fiabilidad, precisión y facilidad de mantenimiento.

Es una unidad simple y robusta que se beneficia de la larga experiencia de Youyang en el campo de la aviación.

Fabricación compacta y fácil adaptación a demandas operacionales, así como a demandas individuales para características especiales.

Regulador CCR 1- Ficha Técnica (PDF)

Regulador CCR - Informe Certificación

Características:

Unidad para instalación autónoma, de pie.

Envolvente dividida en tres zonas: electrónica de control, baja tensión y alta tensión.

Refrigeración natural.

Rango de temperatura operacional: -40ºC ~ +55ºC.

Intensidad de salida: 6.6A o 20A (1, 3, 5 o 7 niveles) (opción: nivel sin iluminación).

Tensión de trabajo 5.000 V. Potencia de 4 a 30kw. Factor de potencia igual o mayor a 95%.

Control Local. Control remoto serie doble línea (paralelo).

Intensidad media minima: 20,000cd(W) 110,000cd(G) 15,000cd(R)

Regulación de corriente ±1%. Protección de sobreintensidad.

Eficiencia mayor de 90%. Protección de circuito abierto.

Supervisión de error de regulación. Supervisión de fallo de lámpara.

Supervisión de pérdida de alimentación. Supervisión de fallo de tierra.

Supervisión de tiempo transcurrido. Supervisión de V1, I1, V2, I2 y VA2.
